在芯片封裝領域，當我們在討論7nm制程、Chiplet架構時，很少有人注意到這個看似"古老"的封裝技術仍在軍用航天、汽車電子等領域發揮著不可替代的作用。本文就主要來分析一下金屬氣密封裝的優勢與不足詳解

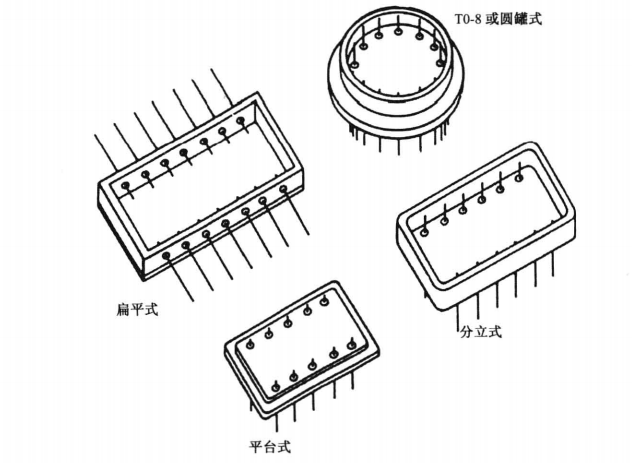

一、金屬封裝的基因密碼

金屬封裝體系的構建，本質上是一場材料特性的博弈。Kovar合金（鐵鎳鈷合金）作為金屬封裝領域的頭號玩家，其成功絕非偶然。這種與玻璃膨脹系數完美匹配的合金（CTE≈5.5×10^-6/℃），在20-300℃溫度范圍內能與硼硅玻璃保持"熱脹冷縮的同步率"，就像為電子元器件量身定制。不過這位全能選手也有軟肋——17W/m·K的熱導率在散熱戰場略顯乏力，這時就需要鉬金屬緩沖層。厚度僅0.1-0.2mm的鉬片，既能通過其高彈性模量（320GPa）化解熱應力，又能憑借142W/m·K的熱導率構建散熱通道。

在追求極致散熱的戰場，銅基合金上演著變形記。純銅雖然熱導率高達401W/m·K，但170MPa的屈服強度在機械沖擊面前如同紙糊一般。工程師們通過添加3%鋁或銀，在銅基體中形成Kirkendall空洞抑制相，將合金強度提升至350MPa以上，同時保持90%以上的純銅熱導率。這種剛柔并濟的合金配方，讓銅封裝在IGBT模塊、激光二極管等大功率器件中大放異彩。

鋁合金封裝則走的是輕量化特攻路線。7075鋁合金憑借1.6g/cm3的密度優勢，在航空航天領域獨領風騷。但23×10^-6/℃的高熱膨脹系數，讓它在功率器件封裝中不得不與因瓦合金組成"CP"。這種復合結構通過機械互鎖設計，在熱循環測試中展現出驚人的可靠性，-55℃到125℃的溫差沖擊下，氣密性衰減率仍低于0.5%/千次循環。

二、金屬封裝的過程

金屬封裝的制造過程。在百級潔凈室內，鍍鎳基座首先迎來鳳凰涅槃——真空釬焊爐內，芯片通過AuSi共晶焊料與基座完成分子級擁抱，280℃的釬焊溫度既保證結合強度，又避免熱損傷。這時緩沖層起到減震作用，0.15mm厚的鉬片通過預應力裝配，在熱循環中像彈簧般吸收熱應力，讓硅芯片與金屬基座實現和諧共生。

引腳封裝環節中，直徑0.5mm的針狀引腳被精準插入基座孔洞，玻璃絕緣子在450℃下完成液態結合，其粘度隨溫度變化的曲線必須精準控制在104-106Pa·s范圍內，既要保證毛細流動填充微孔，又要避免玻璃料溢出污染焊盤。這個過程的容錯率以微米計，稍有不慎就會導致氣密性失效。

封蓋焊接是決定成敗的臨門一腳。激光焊接以30J/cm2的能量密度在0.3秒內完成環焊，焊縫熔深達0.8mm，氣密性測試泄漏率可低至1×10^-9Pa·m3/s。這種閃電焊接工藝在軍用封裝中尤為關鍵，既要抵御-65℃到150℃的極端溫差，又要經受15g振動沖擊的魔鬼考驗。對于需要返修的場景，感應釬焊則以柔性加熱曲線實現封蓋拆卸，但需要付出氣密性等級下降一個量級的代價。

三、金屬封裝的可靠性驗證

金屬封裝的可靠性驗證，堪稱電子元器件的極限挑戰賽。在溫度循環測試中，-65℃到150℃的驟變每小時上演20個輪回。Kovar合金與玻璃封接處的應力變化，通過有限元分析可見：在1000次循環后，最大von Mises應力仍低于材料屈服強度的60%，這解釋了其百萬級MTBF的可靠性神話。

鹽霧試驗則模擬海洋環境的化學侵蝕。在5% NaCl溶液、35℃、5%濕度條件下，鍍金封裝可堅持2000小時無腐蝕，而化學鍍鎳封裝在1000小時后開始出現點蝕。這種差異源于鍍層孔隙率的不同——電鍍金層的孔隙率可控制在0.1%以下，而化學鍍鎳層通常在1-3%之間，這微小差異在腐蝕介質中會被無限放大。

最嚴苛的當屬熱真空試驗，10^-6Pa的真空環境配合125℃烘烤，讓材料內部揮發物無所遁形。金屬封裝在此測試中展現出零釋氣的優勢，而某些塑料封裝的氣體釋放量可達0.1%體積比，這在太空環境中足以導致光學元件表面結霧。

四、傳統工藝的現代突圍

面對SIP、3D封裝等新技術浪潮，金屬封裝也在演繹"老樹新花"的戲碼。激光增材制造技術讓復雜流道的一次成型成為可能，某型雷達T/R組件通過3D打印水冷通道，將熱阻從0.2℃/W降至0.08℃/W。納米壓印技術則在封蓋內側制備出微米級吸光結構，使電磁屏蔽效能從60dB提升至85dB。

在材料創新方面，石墨烯增強金屬基復合材料嶄露頭角。通過在銅基體中分散0.5wt%的石墨烯納米片，熱導率突破500W/m·K的同時，CTE降至14×10^-6/℃，這種"六邊形戰士"材料已在5G基站功率放大器中實現量產。更令人期待的是形狀記憶合金的應用，TiNi基封蓋在受損后可自主愈合微裂紋，將返修周期從48小時縮短至2小時。

站在半導體封裝技術的十字路口，金屬封裝用百年發展史證明：沒有過時的技術，只有未被挖掘的潛力。
