微流道芯片
Product pilot test
 |
玻璃片 |
型號：BF33 尺寸：4~8英寸，其它尺寸可定制 厚度：可選厚度0.2-0.5mm、1mm、2mm，其他厚度可定制 產品介紹：德國肖特集團生產的BF33玻璃，是一種高硼硅玻璃具有出色的耐熱性、極高的透明度、高化學耐受性以及優異的機械強度。 應用：生物芯片基底（流通池、微反應器）、傳感器研究等。 |
 |

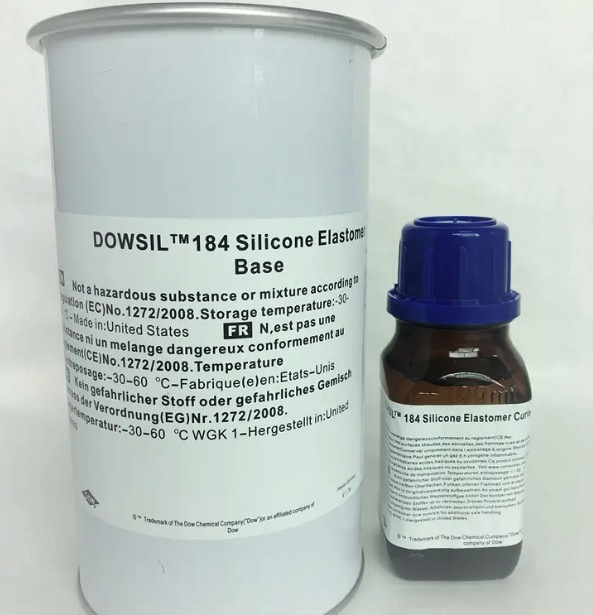

PDMS（硅膠 |
品牌：Dow 規格：1.1kg/套 產品介紹：道康寧SYGARD 184硅橡膠是由液體組分組成的雙組分套件，產品包括基本組分1KG與固化劑100G?；窘M分與固化劑按10：1重量比完全混合，中等粘度混合液的稠度與SAE 40機油相似。無論厚薄，混合液將固化成為具有韌性的透明彈性體，適用于電子／電氣方面的封裝與灌封應用。道康寧SYLGARD 184硅橡膠在25℃～150℃的溫度范圍內固化，無放熱現象，無需二次固化。固化過程完成后，可立即在-55℃～200℃的溫度范圍內使用。 |
 |

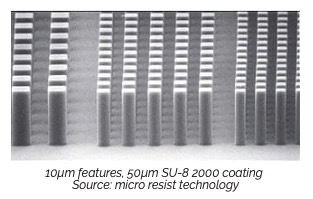

SU-8光刻膠2000系列 |
型號：SU-8 2000.5/SU-8 2000.2/SU-8 2007/SU-8 2010/SU-8 2015/SU-8 2025/SU-8 2035/SU-8 2050/SU-8 2075/SU-8 2150 單層厚度：0.5~650um 光源：負性 Near UV(350-400nm)，推薦i-Line，也可用于E-beam，X-ray 。 應用：光電器件，微流體，MEMS芯片制作以及作為芯片絕緣層、保護層使用。 特點：光學透明，耐高溫，高寬比大（10:1），垂直性好，耐化學性優異，生物相容性好。 |
 |

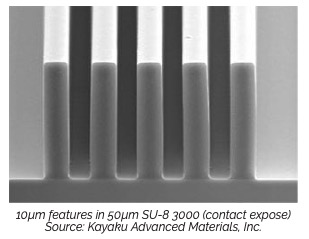

SU-8光刻膠3000系列 |
型號：SU-8 3005/SU-8 3010/SU-8 3025/SU-8 3035/SU-8 3050 單層厚度：5~100um 光源：負性 Near UV(350-400nm)，推薦i-Line，也可用于E-beam，X-ray 。 應用：光電器件，微流體，MEMS芯片制作以及作為芯片絕緣層、保護層使用。 特點：高寬比大（5:1），SU-8 3000系列較SU-8 2000具有更好的基底粘附力，減少了在工藝過程中產生內應力積累。 |
